Tanda Kegagalan Bersama CV dan Apabila Penggantian Diperlukan

Asas Drivetrain

Memahami Peranan Sambungan CV dalam Pandu Kenderaan

Setiap pacuan roda hadapan, pacuan semua roda dan banyak kenderaan pacuan roda belakang bergantung pada sepasang penyambung fleksibel pada setiap aci gandar untuk memindahkan kuasa enjin ke roda semasa suspensi bergerak dan sudut stereng berubah. Penyambung ini adalah sendi cv , dan tugas mereka adalah mudah di atas kertas tetapi menuntut secara mekanikal dalam amalan: pastikan kelajuan putaran malar tidak kira betapa tajam roda berputar atau sejauh mana penggantungan bergerak di atas benjolan.

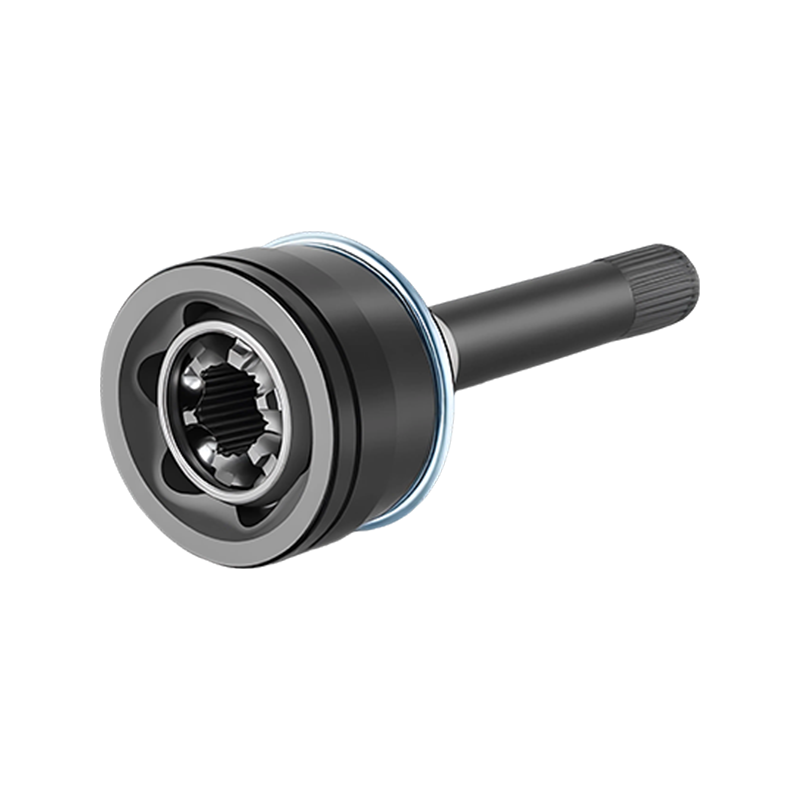

Constant velocity joint component used in vehicle axle assemblies

Pemasangan sambungan halaju malar, menunjukkan sangkar bola dan perumah yang membolehkan pemindahan kuasa lancar pada sudut berubah-ubah.

Setiap gandar biasanya membawa dua sambungan dengan kerja yang berbeza. Sambungan dalam, lebih dekat dengan penghantaran, biasanya reka bentuk gaya tripod yang dibina untuk menampung gandar yang menjunam ke dalam dan keluar semasa ampaian memampat. Sambungan luar, lebih dekat dengan hab roda, biasanya merupakan reka bentuk jenis Rzeppa atau bola yang dibina untuk mengendalikan sudut stereng yang tajam tanpa kehilangan kelancaran putaran. Kedua-duanya dibungkus dengan gris dan dimeterai di dalam getah fleksibel atau but termoplastik yang memastikan pencemaran keluar dan pelinciran masuk.

2

Sambungan setiap aci gandar dalam kebanyakan konfigurasi

1

But bertutup melindungi setiap sendi daripada serpihan dan kelembapan

0

Toleransi untuk kehilangan gris apabila but terbelah terbuka

Oleh kerana keseluruhan sistem bergantung pada but tertutup yang kekal utuh, majoriti kegagalan sendi tidak bermula dengan komponen logam haus dengan sendirinya. Ia bermula dengan but koyak membiarkan gris keluar dan pasir jalan masuk, yang kemudiannya mempercepatkan haus pada bahagian yang sebaliknya akan bertahan untuk hayat perkhidmatan yang sangat lama.

Punca Punca

Punca Biasa Kegagalan Bersama CV

Memahami mengapa sambungan gagal membantu menjelaskan mengapa sesetengah kenderaan memerlukan perhatian lebih awal daripada yang lain, walaupun dengan perbatuan yang serupa. Faktor berikut adalah faktor yang paling kerap dilihat oleh juruteknik semasa pemeriksaan.

Daripada jumlah ini, but yang terjejas secara konsisten merupakan titik permulaan untuk kebanyakan penggantian sendi. Inilah sebabnya mengapa pemeriksaan keadaan but adalah salah satu cara terpantas untuk mengesan masalah yang sedang berkembang sebelum ia menjadi pembaikan yang mahal.

Tanda-tanda Diagnostik

Tanda Amaran Awal Sendi CV Gagal

Oleh kerana sambungan CV beroperasi dengan senyap apabila sihat, hampir semua bunyi atau getaran baharu yang datang dari kawasan pacuan semasa selekoh atau pecutan patut disiasat. Carta di bawah meringkaskan kekerapan simptom berbeza dilaporkan apabila sendi menghampiri penghujung hayat perkhidmatannya, berdasarkan corak diagnostik biasa dan bukannya mana-mana sumber data tunggal.

Bunyi klik atau bunyi meletus semasa selekoh ketat, terutamanya pada kelajuan rendah di tempat letak kereta, adalah salah satu penunjuk yang paling dikenali bagi sendi luar yang haus. Getaran yang meningkat dengan pecutan dan mereda apabila meluncur adalah lebih tipikal bagi isu sendi dalaman.

Dalam vs Luar

Membandingkan Corak Gejala Sendi Dalam dan Luar

Oleh kerana sendi dalam dan luar mengendalikan jenis pergerakan yang berbeza, mereka cenderung gagal dalam cara yang sedikit berbeza. Perbandingan radar di bawah menggariskan bagaimana setiap gejala biasanya mempunyai berat yang berbeza bergantung pada sendi mana yang mengalami masalah.

Sendi Luar Sendi Dalam

simptom	Sendi Luar Emphasis	Sendi Dalam Emphasis
Mengklik semasa giliran	tinggi	rendah
Getaran under acceleration	rendah to Moderate	tinggi
Clunk pada penglibatan gear	rendah	Sederhana hingga Tinggi
Kelihatan retak but	Sederhana hingga Tinggi	rendah to Moderate

Pakai Lama-kelamaan

Bagaimana CV Joint Wear Maju Dengan Perbatuan

Pakai pada sendi yang sihat dan tertutup dengan betul meningkat secara beransur-ansur. Sebaik sahaja pencemaran masuk melalui but koyak, kadar haus memecut dengan mendadak kerana pasir bertindak sebagai pelelas antara galas bola dan perlumbaan mereka. Carta garis di bawah menggambarkan corak kemajuan biasa ini.

Kenaikan mendadak selepas titik tengah carta mencerminkan apa yang berlaku apabila but telah gagal dan pencemaran telah memasuki sendi. Inilah sebabnya mengapa koyak but yang kecil dan murah yang ditangkap lebih awal adalah jauh lebih murah untuk ditangani berbanding sambungan yang telah kering dan berkeringat selama beribu-ribu batu tambahan.

Faktor Keputusan

Perkara yang Mempengaruhi Skop Pembaikan Bersama CV

Tidak setiap sendi yang haus memerlukan tahap kerja yang sama. Beberapa faktor menentukan sama ada kedai hanya menggantikan but, sendi sahaja atau pemasangan gandar yang lengkap.

Faktor	Kesan Biasa	Nota
Bilangan gandar terjejas	Sederhana hingga Tinggi	Susun atur pacuan semua roda selalunya menambah sambungan tambahan pada setiap sisi
But vs keadaan sendi penuh	rendah to Moderate	Ditangkap awal, but sahaja boleh menyelesaikan masalah ini
Kakisan pada aci gandar	Sederhana	Boleh memerlukan pemasangan gandar penuh dan bukannya pertukaran sendi
Akses dan kerumitan buruh	Sederhana hingga Tinggi	Berbeza mengikut susun atur penggantungan dan platform kenderaan

Membaiki Aliran Kerja

Cara Penggantian Sendi CV Lazimnya Dijalankan

Walaupun prosedur khusus berbeza mengikut platform kenderaan, urutan umum yang diikuti oleh juruteknik kekal konsisten di kebanyakan kenderaan pacuan roda hadapan dan pacuan semua roda.

Sahkan bunyi atau sumber getaran melalui pemacu ujian terkawal dan pemeriksaan visual.
Sokong kenderaan dengan selamat dan tanggalkan roda untuk akses penuh ke kawasan sendi.
Pisahkan gandar daripada pembawa hab dan lengan kawalan bawah mengikut keperluan.
Tarik balik pemasangan gandar daripada transmisi atau aci perantaraan.
Gantikan sambungan, bungkus semula dengan isipadu gris yang betul, dan pasangkan but dan pengapit baharu.
Pasang semula gandar, sambungkan semula komponen penggantungan, dan pengikat tork mengikut spesifikasi.
Ujian jalan untuk mengesahkan bunyi atau getaran telah diselesaikan sebelum mengembalikan kenderaan ke perkhidmatan.

Pencegahan

Amalan Penyelenggaraan Yang Memanjangkan Hayat Perkhidmatan Bersama CV

Pemeriksaan but selama lima minit semasa putaran tayar rutin adalah salah satu tabiat paling murah yang boleh menghalang pembaikan pemanduan yang lebih besar kemudian.

Periksa secara visual but getah sama ada retak, pecah atau gris tersangkut semasa setiap putaran tayar atau pertukaran minyak.
Atasi but koyak dengan segera daripada menunggu, kerana kehilangan gris dan pencemaran berkembang dengan cepat setelah pengedap dipecahkan.
Pastikan sesendal suspensi dan sambungan bola dalam keadaan baik, kerana permainan yang berlebihan menambah beban yang tidak perlu pada sendi.
Elakkan pemanduan berpanjangan pada kunci stereng penuh digabungkan dengan pecutan keras, terutamanya dalam gerakan meletak kenderaan yang ketat.
Apabila but telah gagal, sumber boleh dipercayai penggantian sendi cv segera membantu mengelakkan kerosakan sekunder pada aci gandar atau pengedap keluaran penghantaran.
Pastikan klik atau getaran luar biasa diperiksa dengan segera daripada terus memandu pada sendi yang sudah menunjukkan gejala.

Kerap Ditanya

Kerap Ditanya Questions

S1: Apakah tanda pertama bahawa sambungan CV mula gagal?

Dalam kebanyakan kes, tanda terawal yang ketara ialah bunyi klik atau bunyi meletus berirama yang berlaku secara khusus apabila membelok pada kelajuan rendah, seperti menarik ke tempat letak kereta.

S2: Bolehkah kenderaan masih dipandu dengan selamat dengan sambungan CV yang rosak?

Jarak pendek pada kelajuan sederhana selalunya boleh dilakukan, tetapi meneruskan pemanduan pada sambungan dengan but koyak atau permainan lanjutan berisiko sambungan berpisah, yang boleh menyebabkan kehilangan kuasa secara tiba-tiba pada roda itu.

S3: Adakah mungkin untuk membaiki hanya but dan bukannya keseluruhan sendi?

Ya, jika but ditangkap lebih awal sebelum pencemaran mencapai galas dalaman, menggantikan hanya but dan membungkus semula gris boleh menyelesaikan masalah tanpa menggantikan sendi itu sendiri.

S4: Adakah sendi dalam dan luar gagal atas sebab yang sama?

Tidak betul-betul. Sambungan luar cenderung untuk menunjukkan klik berkaitan pusingan disebabkan oleh artikulasi stereng yang berterusan, manakala sendi dalam lebih kerap menunjukkan getaran dan klunking yang terikat dengan pecutan dan pertukaran gear.

S5: Berapa kerap sambungan CV perlu diperiksa?

Pemeriksaan visual semasa setiap putaran tayar rutin atau servis minyak secara amnya mencukupi untuk mengesan koyak but yang berkembang sebelum ia membawa kepada pencemaran sendi.
