Sambungan CV Dalaman vs Sambungan CV Luar: Perbezaan Struktur Utama

Dua Sendi, Satu Gandar, Dua Pekerjaan Yang Sangat Berbeza

Setiap pacuan roda hadapan dan banyak kenderaan pacuan semua roda bergantung pada gandar pemacu yang mesti menghantar tork enjin ke roda yang sentiasa bergerak ke atas, ke bawah dan sisi ke sisi berbanding dengan transmisi. Gandar tunggal itu membawa dua sendi CV pada hujung yang bertentangan, dan walaupun kedua-duanya tergolong dalam keluarga gandingan halaju malar yang sama, ia direka bentuk untuk masalah mekanikal yang bertentangan. Sambungan yang paling hampir dengan transmisi menyerap perjalanan naik-turun suspensi dengan meluncur masuk dan keluar, manakala sambungan yang paling hampir dengan hab roda membengkok melalui sudut stereng yang lebar tanpa pernah tergelincir. Mengelirukan kedua-duanya, atau menganggap satu strategi penggantian berfungsi untuk kedua-duanya, adalah salah satu kesilapan yang paling biasa dalam perkhidmatan gandar, dan yang sering membawa kepada lawatan pembaikan berulang dalam tempoh yang singkat.

Artikel ini menguraikan perbezaan struktur, fungsian dan diagnostik antara sendi dalam dan luar, disokong oleh data corak haus, gelagat beban dan aliran kerja pemeriksaan praktikal yang boleh digunakan secara langsung oleh juruteknik dan pasukan perolehan.

Kebanyakan pemandu hanya memikirkan gandar apabila gejala muncul, tetapi kedua-dua sendi berumur pada kadar yang berbeza bergantung pada gaya pemanduan, keadaan jalan raya, dan juga betapa tajam kenderaan diletakkan atau diundur secara tetap. Kenderaan yang kebanyakannya dipandu di laluan lebuh raya lurus mengurangkan tekanan putaran pada julat artikulasi curam sambungan luar, manakala kenderaan yang digunakan secara berterusan untuk tempat letak kereta bandar yang ketat dan selekoh kunci penuh berulang mempercepatkan haus sambungan luar jauh di hadapan sambungan dalam. Mengenali corak ini lebih awal membolehkan kedai memfokuskan masa pemeriksaan di mana ia berkemungkinan besar menemui masalah secara statistik, dan bukannya menganggap kedua-dua hujung gandar sama berkemungkinan gagal pada setiap lawatan.

Mentakrifkan Peranan: Sendi Terjun vs Sendi Tetap

Dalam istilah kejuruteraan, sendi dalam hampir selalu a sendi menjunam dan sendi luar hampir selalu a sendi tetap . Perbezaan tunggal ini menerangkan hampir setiap perbezaan yang didokumenkan kemudian dalam panduan ini.

Sendi Dalam: Menyerap Perubahan Panjang

Apabila ampaian mampat di atas benjolan atau terkulai semasa rendaman, jarak fizikal antara output penghantaran dan hab roda berubah beberapa sentimeter. Sambungan dalam dibina dengan alur dalaman dan penggelek atau bola yang membolehkan sambungan teleskop, memendekkan atau memanjangkan aci sambil masih memindahkan daya putaran. Ia biasanya beroperasi pada sudut artikulasi yang lebih cetek, selalunya di bawah 20 darjah, kerana tugas utamanya ialah perjalanan linear dan bukannya lenturan curam.

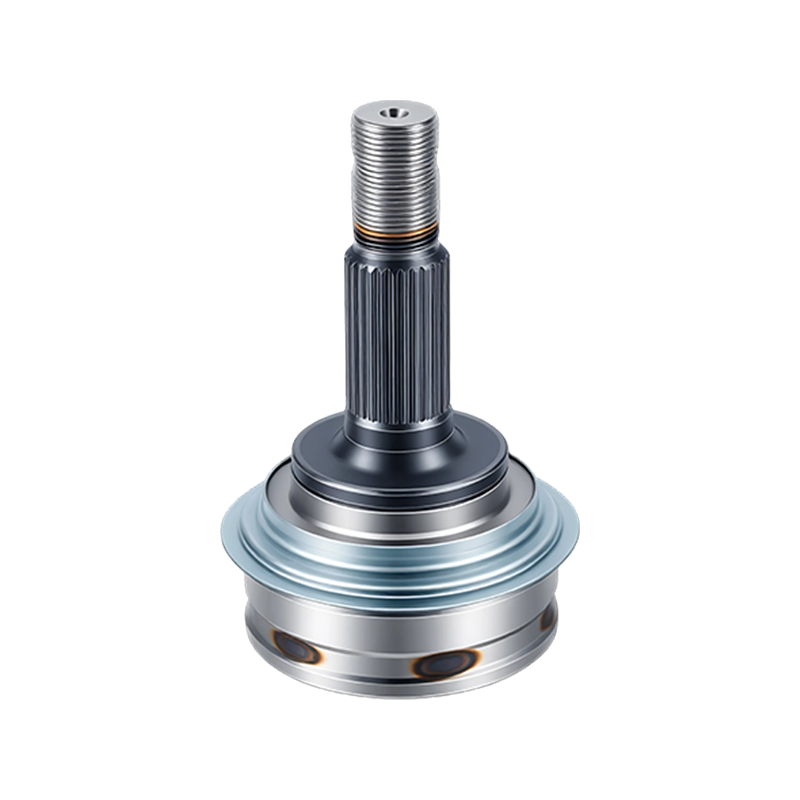

Sendi Luar: Sudut Stereng Menyerap

Sambungan luar terletak betul-betul di belakang hab roda dan mesti mengekalkan kelajuan putaran yang berterusan walaupun roda dipusing secara mendadak untuk gerakan meletak kenderaan. Sambungan tetap jenis bola jenis ini biasanya boleh menyatakan antara 40 dan 50 darjah, dan dalam beberapa aplikasi kenderaan kompak lebih jauh, sambil menghantar tork yang sama dengan lancar melalui keseluruhan julat. Kerana ia tidak perlu menukar panjang, perlumbaan dalamannya ditutup dan bukannya terbuka, itulah sebabnya ia digambarkan sebagai tetap.

Bahan Kongsi, Keutamaan Rawatan Haba Berbeza

Kedua-dua sambungan biasanya ditempa daripada keluli aloi dan bekas yang dikeraskan untuk menghasilkan permukaan luar yang tahan haus di atas teras yang lebih keras, tetapi kedalaman pengerasan dan kemasan permukaan ditala secara berbeza untuk setiap peranan. Trek bola sambungan luar dikisar kepada kemasan permukaan yang lebih ketat kerana ia beroperasi di bawah pemuatan titik yang lebih tinggi pada sudut curam, di mana ketidakteraturan permukaan yang kecil boleh memulakan pitting lebih cepat daripada aplikasi sudut yang lebih rendah. Saluran penggelek sambungan dalam lazimnya disiapkan untuk gelongsor yang licin dan bukannya sentuhan titik tulen, kerana penggelek bergerak ke sana ke mari di sepanjang trek semasa aci menjunam daripada kekal dalam satu zon sentuhan berputar.

Perbezaan dalam kejuruteraan permukaan ini juga menyebabkan kegagalan sendi luar sering menghasilkan bunyi klik yang lebih tajam dan lebih metalik sebaik pitting bermula, manakala kegagalan sendi dalaman cenderung menghasilkan getaran atau getaran yang lebih kusam yang terbentuk secara beransur-ansur apabila penggelek kehilangan laluan perjalanannya yang lancar.

Perbandingan Struktur Bersebelahan

Jadual di bawah meringkaskan perbezaan mekanikal teras yang paling penting apabila menentukan, mendapatkan sumber atau mendiagnosis sama ada sambungan. Membaca merentasi satu baris menyerlahkan bagaimana perubahan dalam satu atribut, seperti sudut artikulasi, cenderung untuk memacu perubahan sepadan dalam baris lain, seperti mod kegagalan dominan sambungan, dan bukannya ciri-ciri ini wujud secara bebas antara satu sama lain.

Atribut	Sendi Dalam	Sendi Luar
Jenis sendi utama	Menjunam (tripod atau double offset)	Tetap (jenis bola Rzeppa)
Sudut artikulasi maks biasa	18 hingga 26 darjah	40 hingga 50 darjah
Perjalanan paksi	20 hingga 55 milimeter biasa	Berhampiran sifar, panjang tetap
Pencetus kegagalan biasa	But koyak membolehkan pasir masuk ke dalam penggelek	But koyak membolehkan pasir masuk ke dalam trek bola
Gejala bunyi yang dominan	Getaran atau menggigil di bawah pecutan	Bunyi klik semasa membelok
Tumpuan selang perkhidmatan biasa	Pemeriksaan pelinciran but dan penggelek	Integriti but dan pemeriksaan kehausan bola

Gejala Kegagalan: Sendi Mana Yang Menunjukkan Tanda Amaran Mana

Data pemeriksaan lapangan merentas pemasangan gandar yang dikembalikan secara konsisten menunjukkan bahawa kedua-dua sambungan mengumumkan kegagalan dalam cara yang berbeza. Haus sendi luar didominasi oleh bunyi klik yang tajam semasa selekoh ketat, manakala haus sendi dalam lebih kerap muncul sebagai getaran yang berkembang dengan kelajuan kenderaan. Carta bar mendatar di bawah menggambarkan kekerapan relatif bagi setiap gejala yang dikesan kembali ke sendi masing-masing semasa pemeriksaan teardown.

Pemeriksaan Visual: Rupa Pemakaian pada Aci

Pemeriksaan visual aci gandar sebelum ia dikeluarkan dari kenderaan boleh mendedahkan tanda-tanda awal kegagalan but pada kedua-dua hujung. Gris yang dilemparkan di sepanjang aci, but getah terbelah atau alur berkilat pada perumah logam semuanya menghala ke sendi yang memerlukan perhatian sebelum perlumbaan dalaman mengalami pemarkahan.

CV axle shaft with inner and outer joint boots

Sebaik sahaja but telah terbelah, pencemaran biasanya sampai ke sendi dalam tempoh singkat kitaran pemanduan, terutamanya dalam keadaan basah atau berpasir, jadi pemeriksaan visual di atas tidak boleh dianggap sebagai pilihan semasa servis rutin.

Wear Progression: Mileage Against Measured Play

Ujian bangku pada sendi yang tercemar menunjukkan perkembangan yang agak boleh diramalkan apabila but telah koyak. Permainan jejari yang diukur meningkat perlahan pada mulanya, kemudian memecut sebaik sahaja permukaan keras perlumbaan dipecahkan oleh zarah yang melelas. Carta garisan di bawah menjejaki purata permainan dalaman dalam sambungan tripod dalam dan sambungan bola luar merentas selang jarak perbatuan simulasi yang sama selepas kegagalan but.

Sambungan luar biasanya menunjukkan kenaikan yang lebih curam sebaik sahaja pencemaran bermula, sebahagian besarnya kerana landasan bolanya beroperasi di bawah toleransi yang lebih ketat dan muatan titik yang lebih tinggi daripada saluran penggelek di dalam sambungan dalam yang menjunam.

Pengendalian Beban dan Tork Merentasi Segmen Kenderaan Biasa

Kapasiti tork tidak sama pada kedua-dua sambungan pada gandar yang sama, dan ia juga berbeza mengikut kelas kenderaan. Carta bar di bawah membandingkan kapasiti tork berkadar tipikal untuk sambungan luar pada tiga segmen kenderaan biasa, kerana sambungan luar biasanya merupakan faktor pengehad dalam pemasangan gandar kerana kawasan sentuhan berkesannya yang lebih kecil pada sudut artikulasi tinggi.

Inilah sebabnya mengapa mendapatkan sambungan gantian mengikut segmen kenderaan dan spesifikasi pemanduan adalah lebih penting daripada pemadanan mengikut dimensi luar sahaja. Sambungan yang sesuai secara fizikal tetapi dinilai untuk kelas tork yang lebih ringan akan menunjukkan haus yang dipercepatkan di bawah beban yang berterusan. Jurang ini menjadi sangat relevan untuk pemilik yang menunda treler atau membawa kargo berat dengan kerap, memandangkan tork yang dikekalkan jauh melebihi penarafan reka bentuk asal merupakan salah satu cara terpantas untuk memendekkan hayat sambungan tanpa mengira sejauh mana but telah dikekalkan.

Membandingkan Atribut Prestasi Sepintas lalu

Untuk menyatukan perbezaan struktur dan fungsi, carta radar di bawah menjaringkan setiap sambungan merentas lima atribut praktikal pada skala relatif, dengan nilai yang lebih tinggi menunjukkan ciri yang lebih kukuh dalam kategori itu.

Carta menjadikan pertukaran boleh dilihat: sambungan luar mengarah pada julat artikulasi dan kapasiti beban, manakala sambungan dalam mengarah pada perjalanan terjun dan, dalam reka bentuk tripod, cenderung lebih mudah untuk diservis kerana penggeleknya selalunya boleh diperiksa tanpa pembongkaran sepenuhnya perumahan.

Aliran Kerja Diagnostik: Mengasingkan Sendi Mana Yang Bersalah

Oleh kerana kedua-dua sendi boleh menghasilkan gejala bertindih dalam keadaan tertentu, urutan diagnostik berstruktur mengelakkan penggantian bahagian yang tidak perlu. Aliran di bawah menggariskan susunan pemeriksaan praktikal.

Perbezaan Buruh dan Masa Henti Antara Dua Pembaikan

Kerumitan penggantian ialah satu lagi perbezaan praktikal yang patut dirancang. Oleh kerana sambungan luar terletak di hujung roda aci, menggantikannya pada banyak kenderaan memerlukan pengasingan pembawa hab dan menekan sambungan daripada aci, yang biasanya menambah masa berbanding dengan menservis sambungan dalam. Sambungan dalam, terutamanya reka bentuk tripod, kadangkala boleh diservis dengan menanggalkan gelang snap dan menggelongsor perumahan sambungan keluar dari hujung aci tanpa perlu mengganggu pemasangan hab atau galas roda sama sekali.

Bagi pengurus armada yang menjadualkan masa henti, ini bermakna penggantian sambungan luar secara amnya harus dianggarkan dengan lebih banyak masa kedai daripada penggantian sambungan dalaman pada kenderaan yang sama, walaupun alat ganti itu sendiri mungkin mempunyai harga yang sama. Melangkau perbezaan ini apabila memetik pembaikan adalah sumber biasa bagi caj buruh yang dipandang rendah.

Kerja sendi luar selalunya memerlukan pemisahan pembawa hab dan alat penekan galas
Kerja sendi dalaman kadang-kadang boleh diselesaikan dengan aci masih dipasang sebahagiannya
Penggantian but sahaja, tanpa penggantian sambungan, lebih pantas pada sambungan dalam dalam kebanyakan reka bentuk tripod
Spesifikasi tork untuk nat hub mesti sentiasa disahkan selepas sebarang perkhidmatan sambungan luar

Tiada satu pun daripada perbezaan ini adalah kecil apabila menjadualkan ruang pembaikan untuk hari itu. Kedai yang memetik kedua-dua pekerjaan pada kadar rata yang sama berkemungkinan mengurangkan harga kerja bersama luar dan terlebih harga kerja bersama dalaman, yang dari masa ke masa boleh menjejaskan kepuasan pelanggan dan kecekapan juruteknik merentas jadual perkhidmatan yang sibuk.

Pertimbangan Sumber untuk Alat Ganti

Sebaik sahaja sambungan disahkan rosak, pemadanan penggantian dengan betul lebih penting daripada harga sahaja. Pembeli menilai pembekal pemasangan sambungan halaju malar hendaklah mengesahkan tiga perkara sebelum membuat pesanan: kiraan spline dan diameter tepat pada kedua-dua hujung aci, penilaian sudut artikulasi berbanding geometri stereng kenderaan, dan sama ada kit but yang dibekalkan menggunakan bahan yang dinilai untuk julat suhu operasi yang dijangkakan bagi aplikasi.

Padankan kiraan spline dan diameter aci dengan tepat, bukan hanya panjang keseluruhan
Sahkan jenis sambungan, tripod, double offset atau bola tetap, terhadap reka bentuk asal
Periksa kadaran bahan but jika kenderaan kerap beroperasi dalam keadaan panas atau sejuk yang melampau
Minta dokumentasi penarafan tork untuk aplikasi komersial atau tugas berat
Periksa pembungkusan untuk spesifikasi gris pra-pakaian yang sepadan dengan jenis sambungan

Bagi pengendali armada yang menguruskan pelbagai jenis kenderaan, penyeragaman pada pembekal yang mendokumenkan kedua-dua jenis sambungan dengan jelas di bawah satu sistem rujukan mengurangkan peluang untuk memesan panjang terjun yang salah atau rating artikulasi semasa penggantian tergesa-gesa. Ia juga memudahkan perancangan inventori, memandangkan pasukan pembelian yang bekerja daripada satu helaian spesifikasi yang diformat secara konsisten boleh merujuk silang berbilang model kenderaan tanpa perlu merujuk dokumentasi berasingan untuk setiap nombor bahagian, yang menjadi semakin berharga apabila armada berkembang dalam saiz dan variasi kenderaan.

Tabiat Penyelenggaraan Praktikal Yang Memanjangkan Hayat Perkhidmatan

Kerana kegagalan hampir selalu bermula dengan but koyak dan bukannya haus dalaman secara tiba-tiba, kebanyakan penyelenggaraan praktikal tertumpu pada melindungi getah atau meterai termoplastik itu.

Tabiat	Faedah
Pemeriksaan but visual semasa servis minyak rutin	Menangkap air mata sebelum pasir memasuki sendi
Mengelakkan mogok jalan dan kesan jalan berlubang	Mengurangkan tusukan but secara tiba-tiba dan pengapit longgar
Membersihkan garam jalan dan lumpur dari lipatan but	Mencegah keretakan getah yang dipercepatkan
Pukul semula pengapit but selepas pemasangan	Mencegah kehilangan gris yang perlahan dan pencemaran awal

Digabungkan dengan pemeriksaan berjalan-jalan rutin, tabiat ini boleh memanjangkan hayat sendi secara bermakna pada kedua-dua hujung gandar, kerana kedua-dua sendi terjun dalam dan sambungan tetap luar berkongsi kelemahan asas yang sama: pengedap yang terjejas.

Perlu diingatkan juga bahawa spesifikasi gris tidak boleh ditukar ganti antara kedua-dua jenis sambungan dalam setiap kes. Pemuatan titik yang lebih tinggi dan artikulasi yang lebih curam pada sendi luar sering memerlukan gris yang dirumus untuk menahan penyemperitan di bawah tekanan, manakala gerakan gelongsor sendi dalam mendapat manfaat daripada rumusan yang mengutamakan pergerakan linear yang licin berbanding rintangan beban tulen. Menggunakan gris serba guna generik untuk kedua-duanya semasa perkhidmatan boleh memendekkan hayat mana-mana sambungan yang direka bentuk di sekitar formulasi yang lebih khusus.

Soalan Lazim

S1: Sendi yang manakah lebih kerap rosak, dalam atau luar?

Dalam kebanyakan kenderaan pacuan roda hadapan sendi luar cenderung untuk gagal terlebih dahulu kerana ia beroperasi pada sudut artikulasi yang lebih luas dan lebih terdedah kepada serpihan jalan berhampiran telaga roda, tetapi kedua-duanya boleh gagal pada kadar yang sama sebaik but koyak dan dibiarkan tidak dibaiki. Gaya pemanduan juga memainkan peranan, memandangkan kenderaan yang banyak digunakan untuk gerakan meletak kenderaan yang ketat memberi tekanan yang tidak seimbang pada sambungan luar berbanding dengan kenderaan yang kebanyakannya dipandu di jalan terbuka.

S2: Bolehkah kenderaan dipandu dengan selamat dengan sambungan dalaman yang rosak?

Jarak pendek pada kelajuan rendah secara amnya boleh dilakukan, tetapi pemanduan yang berterusan dengan kegagalan sendi berisiko mengasingkan aci sepenuhnya, jadi pemeriksaan dan penggantian segera amat disyorkan apabila getaran atau klunking diperhatikan.

S3: Adakah perlu menggantikan kedua-dua sambungan pada gandar pada masa yang sama?

Bukan selalu. Jika satu sambungan menunjukkan pencemaran dan but satu lagi utuh tanpa mainan yang boleh diukur, menggantikan hanya sambungan yang gagal biasanya boleh diterima, walaupun banyak kedai menggantikan kedua-duanya semasa perkhidmatan jarak tempuh tinggi untuk mengelakkan panggilan buruh kedua.

S4: Mengapa sambungan luar membenarkan sudut pusingan yang lebih luas daripada sendi dalam?

Sendi luar menggunakan reka bentuk bola dan lumba tetap yang dibina khusus untuk pergerakan sudut curam, manakala sendi dalam mengutamakan terjun paksi untuk menyerap perjalanan ampaian, jadi geometri dalaman mereka dioptimumkan untuk jenis gerakan yang berbeza.

S5: Berapa lama but biasanya bertahan sebelum ia memerlukan pemeriksaan?

Bahan but dan keadaan pemanduan berbeza secara meluas, tetapi garis panduan umum adalah untuk memeriksa secara visual kedua-dua but pada setiap selang servis rutin, memandangkan koyakan kecil boleh berlanjutan kepada pencemaran sendi penuh dalam jarak pemanduan yang agak singkat apabila gris mula keluar. Kenderaan yang beroperasi di kawasan dengan musim sejuk yang teruk, garam jalan yang berat atau penggunaan luar jalan yang kerap memerlukan pemeriksaan lebih kerap daripada yang dicadangkan oleh garis panduan am.
